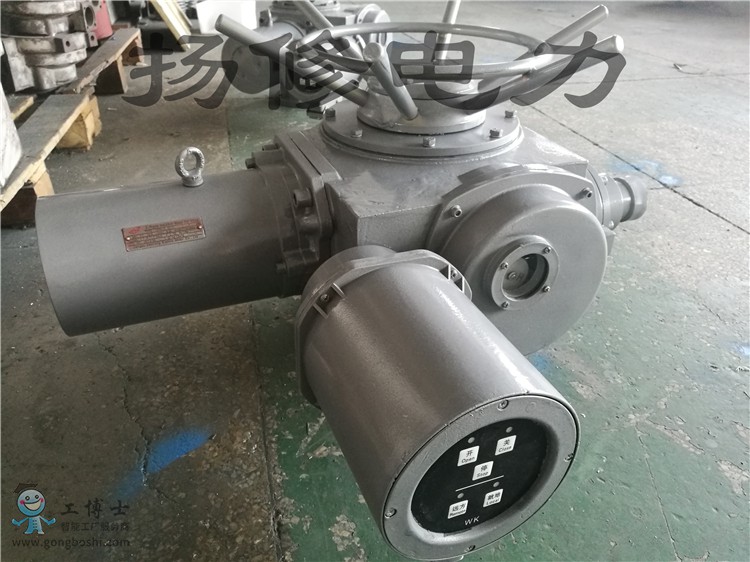

閥門電動裝置DZW120-24-A00-WK2一體化控制方式

整體控制式閥門電動裝置（以下簡稱WK）是在DZW 開關型電動裝置的基礎上，增加了電氣控制部分，即 WK 型功率控制部分，將機械傳動與電氣控制合為一體，具有現場操作和遠方操作控制等功能，現場調試極為方便，適用于對開環控制系統中各類閥門進行開關操作和控制。 電控部分由薄膜按鍵面板、功能板和交流接觸器等組成，電控部分通過插件及緊固螺栓和電動裝置連接，可方便拆卸或更換；也可實現分體控制。

二、主要技術參數

    電源：AC380V  50Hz  三相三線制

    閥位信號：輸出4～20mA（或0～20mA）

    防護等級：IP55

    環境溫度：-20℃～+60℃

    輸出功率：0.030～15kW

 三、操作

 WK 可分別在“遠方”或“就地”狀態下操作，當每次接通電源后均處于 “遠方”狀態，如果需要進行“就地”操作時，按一下“就地”按鍵，將“遠方”狀態切換至“就地”狀態，此時，“遠方”狀態指示的綠色發光管熄滅，就地”狀態指示的紅色發光管亮，遠方操作的“開、關、停”按鍵不起作用，只能在就地操作面板上操作“開、關、停”按鍵。

 在開啟閥門過程中，紅燈閃，綠燈亮；

 在關閉閥門過程中，綠燈閃，紅燈亮；

 閥門處于“全開”位置，紅燈亮，綠燈滅；

  閥門處于“全關”位置，綠燈亮，紅燈滅。

“就地”操作結束后，應按一下“遠方”按鍵切換至“遠方”操作狀態。 電動裝置的調整可參照《DZW 型閥門電動裝置使用說明書》，電氣接線見WK接線圖。

 四、調整閥位信號

 注意：閥位信號調整應在電動裝置調整結束后進行。

 閥位信號指示（又稱開度指示）部分由機械位置指示器（在電動裝置控制腔內）、開度模塊（固定在機械位置指示器上）、開度電源（WK 自身提供開度電源）及開度指示表（0～10mA 或4～20mA 電流表，由用戶自備）等組成。  在調整閥位信號時需注意：WK 的閥位指示信號，一般選用電位器 W1（安裝在機械位置指示器上）作為信號傳感器件。在實際調試過程中，調節機械位置指示器上的動齒輪與圓柱齒輪組相配合，可適應不同閥門的轉圈數。電位器W1 由圓柱齒輪組帶動，當改變轉圈數時，會造成電位器W1 的旋轉方

 向有順時針為關或逆時針為關兩種情況。 在閥門信號調整過程中，先手動或電動操作電動裝置朝關向運行，此時觀察電位器W1 的旋轉方向，防止在關過程中電位器W1 旋到極限位置導致?lián)p壞電位器 W1，同時觀察開度指示表。當電動裝置在關過程中，開度指示表的sasdzf

 電流應逐漸減小，如果電流逐漸增大，說明電位器W1 的方向反了，此時只需將電位器 W1 出線端的三芯插件反向插入即可（配置 WKD-2 開度模塊的只需切換反向開關即可）。

  當閥門處于“全關”位置，電位器 W1 順時針或逆時針旋轉至終端位置時，開度電流表指示應為4mA（或零位）；此時開度電流表顯示閥門處于“全關”位置。手動（或電動）調整閥門至“全開”位置時，通過調節滑動齒輪與圓柱齒輪組的配合，在電動裝置全行程運行時，使電位器 W1 旋轉的角度小于300°（極限 330°）而盡可能大于180°。這樣可使開度表平穩正常指示。

  當閥門處于“全開”位置，開度表指示應為 20mA（或滿度），如果達不到上述要求時可反復調節開度模塊上的零位、滿度調節電位器，使閥門在“全開”位置時開度指示為20mA 或100％的滿度。當再次手動（或電動）調整閥門至“全關”位置時，開度表指示應從20mA（或滿度）平穩降至 4mA（或零位）。

 五、 注意事項

 5.1 調整電動裝置時，首先應檢查電機的相序。操作關向按鍵，裝置的輸出軸應順時針旋轉（從輸出軸上方看），如不相符，可在電源輸入端改變相序。

 5.2 就地操作面板按鍵和遠方操作按鍵在操作“關”或“開”后必須操作“停止”按鍵，然后才能反向操作。當關向運行時，操作“開”按鍵，既不能停止運行，也不能改變?yōu)殚_向運行；開向運行時亦然。

 5.3 閥位指示用的電源由 WK 自身提供，WK 可輸出 0～20mA 或 4～20mA 信號

 （外接負載≤250Ω）。

 5.4 滿度調節電位器W2 及零位調節電位器W0 在開度指示器的開度模塊內，WKD-1 型開度模塊通過反向插入三芯插件改變電流方向，WKD-2型則通過切換模塊上的反向開關改變電流方向。

 5.5 處于遠方操作時，干接點（H13、H14）閉合。如果需點動操作，則將短接插頭X11 拔掉。

 5.6 本裝置有缺相保護功能，電源缺相時，裝置停止工作。當裝置因失電等故障停止工作時，此時干接點（H9、H21）閉合，發出故障信號。

 5.7 拆下面板，可更換Q2、Q3、Q4 保險絲。

 閥門電動裝置DZW120-24-A00-WK2一體化控制方式；
