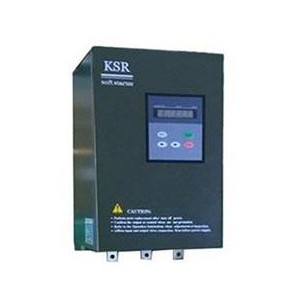

KSR系列201型數字式交流電動機軟起動器是采用電力電子技術、微處理器技術及現代控制理論設計生產的具有當今國際**水平的新型起動設備。該產品能有效的限制異步電動機起動時的起動電流，可廣泛應用于風機、水泵、輸送類及壓縮機等負載，是傳統的星/三角轉換、自耦降壓，磁控降壓等降壓起動設備的理想換代產品。
KSR系列201型數字式交流電動機軟起動器已內置旁路接觸器
作用：
1、降低電動機的起動電流，減少配電容量，避免增容投資；
2、減少起動應力，延長電動機及相關設備的使用壽命；
3、平穩的起動和軟停車避免了水泵的喘振問題，水錘效應；
4、多種起動模式及寬范圍的電流、電壓等設定，可適應多種負載情況，改善工藝；
5、可用于頻繁起、停的場合
特點：
1、起動方式：①.電流限流 ②.電壓斜坡 ③.點動根據負載特點選擇不同的起動模式及參數設置，可***大程度的使電動機實現***佳的起動效果；
2、停車方式：①.自由停車②.軟停車根據負載特點選擇不同的停車模式，可***大程度的使用電動機實現***佳停車效果；
3、高技術性能：由于采用匆高性能微處理器及強大的軟件支持功能使控制電路得以簡化。無需對電路參數進行調整即可獲得一致、準確級快速的執行速度；
4、高可靠性：KSR系列201型軟起動器所有電器元件均經過嚴格的篩選，其主板經過了72小時的高溫循環實驗，從而保證了出廠產品的高可靠性；
5、優化的結構：**緊湊的模塊化結構及上進線下出線的連接方式，非常方便用戶的集成或成套；
6、多重保護功能：KSR系列201軟起動器在電動機的起動和運行過程中有多種保護功能（如過流、過載、缺相、過熱等）；所以對單臺控制時無需另加電機保護功能，可降低集成或成套成本，簡化電路
7、鍵盤設置功能：便捷直觀的操作顯示鍵盤，可根據不同負載，對起停、運行、保護等參數進行設置、修改；
8、模擬信號：可提供4~20mA模擬輸出信號；
9、RS485通訊：可提供RS485(MODBUS通訊協議）通訊；
10、實際功率設置：當軟起動器功率比實際負載功率大時，可將軟起動器的額定電流按實際負載進行設置，使軟起動器和實際負載匹配，以保證起動、運行、保護等各參數的準確性。
工作原理：
KSR系列201型電動機軟起動器采用三對反并聯的晶閘管連接到交流電機的定子回路上，利用晶閘管的電子開關作用，通過微處理器控制其觸發角的變化來改變晶閘管的開通程度，由此來改變電動機輸入電壓大小，以達到控制電動機的軟啟動目的，當起動完成后，軟起動器輸出達到進線電壓，這時將通過旁路控制信號，自動控制旁路接觸器KM吸合，將電動機投入電網運行。
注意：
1、 KSR201型軟起動器已內置旁路接觸器
2、KSR201型90KW及以上軟起動器增加L、N接線端子，需要外接220V電源
基本接線原理
選型表
訂貨須知：用戶在訂貨時，請將產品型號、規格、負載情況及使用條件通知供貨方，以便正確選擇產品。
外形及安裝尺寸
